2.1 मुख्य इकाई

एनेस्थेसिया मशीन संपीड़ित ओ का उपयोग करता है₂, एन₂O ((नाइट्रस ऑक्साइड गैस) जो अस्पताल में गैस सिलेंडर या केंद्रीय गैस प्रणाली से आते हैं।₂सभी गैसों का दबाव 280kPa 600kPa होना चाहिए।गैस स्रोत के प्रवेश द्वार पर फिल्टर हैं ताकि मशीन के कार्य प्रणाली में 100μm से अधिक के प्रवेश को रोका जा सके।.

एनेस्थेसिया मशीन के गैस स्रोत इनलेट पाइपलाइन ज्वाइंट एक ही प्रकार की गैस के लिए समर्पित हैं और विनिमेय नहीं हैं, जो गलत गैस कनेक्शन को रोक सकते हैं।विभिन्न गैस स्रोत नलिकाओं और गैस स्रोत पाइप सभी संबंधित लोगो के साथ चिह्नित कर रहे हैं. ऑक्सीजन पाइप पर O के साथ चिह्नित है₂नाइट्रस ऑक्साइड पाइप पर ️N चिह्नित है₂ओ, और हवा पाइप के साथ चिह्नित किया गया है

संपीड़ित O के बाद₂मशीन में प्रवेश करता है, O₂और N₂O को एक गैस में मिलाया जाता है जिसे पांच गैसों में विभाजित किया जाता है। पहली गैस को इनपुट गैस आपूर्ति दबाव की निगरानी के लिए दबाव निगरानी उपकरण से जोड़ा जाता है।दूसरा तेजी से ऑक्सीजन आपूर्ति वाल्व से जुड़ा होने के बाद ताजा गैस आउटलेट के लिए नेतृत्व करेंगे; तीसरा फिर से डिकम्प्रेस होने के बाद फ्लोमीटर में प्रवेश करता है; चौथा एनेस्थेसिया वेंटिलेटर से जुड़ा होगा, और वेंटिलेटर का ड्राइविंग गैस बन जाएगा;पांचवां सुरक्षा वाल्व से जुड़ा हुआ है (निकास दबाव 600kPa से अधिक) जब ग्राहक वेंटिलेशन के लिए चिकित्सा गैस पाइपलाइन सिस्टम का उपयोग करते हैं तो अत्यधिक आउटपुट दबाव से होने वाले खतरे को रोकने के लिए.

संपीड़ित नाइट्रस ऑक्साइड के एनेस्थेसिया मशीन में प्रवेश करने के बाद, यह क्रमशः फिर से डीकॉम्प्रेस किया जाएगा और फिर प्रवाह मीटर में प्रवेश करेगा,दूसरा रास्ता सुरक्षा वाल्व से जुड़ा हुआ है (जिसका निकास दबाव 600kPa से अधिक है) ताकि ग्राहक को वेंटिलेशन के लिए मेडिकल गैस पाइपलाइन सिस्टम का उपयोग करने से रोका जा सके।, जो अत्यधिक आउटपुट दबाव के कारण खतरा पैदा कर सकता है।

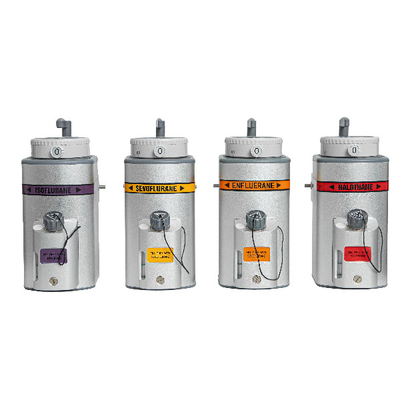

प्रवाह मीटर सभी गैसों को समायोजित करता है और मिश्रित गैस को एनेस्थेसिया वाष्पीकरण में ले जाता है, और फिर मिश्रित गैसें,एनेस्थेटिक के साथ मिलकर ताजा गैस आउटलेट द्वारा एनेस्थेसिया श्वसन सर्किट में भेजा जाएगादूसरा मार्ग एसीजीओ तक पहुंचाया जाता है, जबकि केवल एक मार्ग वेंटिलेटेड है।

सिलेंडर का प्रयोग करते समय दबाव नियामक का प्रयोग किया जाना चाहिए। आउटपुट दबाव 400KPa होना चाहिए।दबाव समायोजक आउटपुट दबाव की स्थिरता सुनिश्चित कर सकते हैं जब इनलेट दबाव 1000kpa है और आउटपुट पोर्ट से दबाव 8kpa से अधिक नहीं हैसमायोजक के आउटपुट छोर पर सुरक्षा वाल्व है, यदि कोई खराबी है या यदि मानव निर्मित कारण के कारण आउटपुट दबाव बहुत अधिक है,सुरक्षा वाल्व स्वचालित रूप से गैस को बाहर निकालेगा ताकि आउटपुट दबाव नामित मूल्य तक पहुंच सकेसुरक्षा वाल्व का निकास दबाव नामित इनपुट दबाव से कम से कम दोगुना होना चाहिए।

2.2 एनेस्थेसिया श्वसन सर्किट

एनेस्थेसिया श्वास सर्किट, एक प्रकार का गैस पथ उपकरण है जो रोगियों से जुड़ा हुआ है। इसका मुख्य कार्य रोगी को एनेस्थेसिया मिश्रित गैस पहुंचाना है, और इस बीच,रोगी ऑक्सीजन सांस लेने और सीओ बाहर निकालने की तरह नियमित श्वसन पूरा कर सकता है₂इसके दो मोड हैंः ऑटो और मैनुअल। ऑटो मोड में, मरीज की श्वसन मशीन द्वारा नियंत्रित की जाती है; जबकि मैनुअल मोड में, मरीज की सांस मशीन द्वारा नियंत्रित की जाती है।रोगी की श्वसन प्रणाली को सर्किट से जुड़े चमड़े के बैग को दबाकर डॉक्टर द्वारा नियंत्रित किया जाता है।.

2.3 एनेस्थेसिया वेंटिलेटर

एनेस्थेसिया वेंटिलेटर AV-2000A गैस ड्राइविंग और विद्युत नियंत्रण वेंटिलेटर का उपयोग करता है

ड्राइविंग एनेस्थेसिया वेंटिलेटर का कार्य दबाव 300kPa, प्रवाह ≤ 200L/मिनट है।

एनेस्थेसिया वेंटिलेटर को चलाने वाली ऑक्सीजन प्रवाह विनियामक वाल्व के माध्यम से गैस की एक निश्चित मात्रा का निर्माण करेगी, जो फोल्डिंग बैग की गति को चलाने के लिए वेंटिलेशन सर्किट से गुजरती है,इस प्रकार रोगियों को यांत्रिक वेंटिलेशन कर रहा हैअधिकतम एनेस्थेसिया वेंटिलेटर श्वास प्रवाह ≤ 60L/मिनट, अधिकतम दबाव ≤ 6kPa।

एनेस्थेसिया वेंटिलेटर उच्च गति वाले विद्युत चुम्बकीय वाल्व, उच्च संवेदनशीलता प्रवाह सेंसर, दबाव सेंसर और एकल-चिप नियंत्रण प्रणाली को अपनाता है और इसे चालू करने के 10 सेकंड बाद यह स्थिर रूप से काम कर सकता है।वेंटिलेटर निर्धारित आवृत्ति के अनुसार रोगी को यांत्रिक रूप से वेंटिलेट कर सकता है, I/E अनुपात और ज्वार मात्रा जब एनेस्थेटिक प्रभाव डालता है और रोगी सांस लेने के लिए चेतना खो देते हैं;रोगी के साथ संज्ञाहरण वेंटिलेटर होगा जब रोगी ऑपरेशन के बाद खुद को सांस लेने के लिए विवेक है.

यदि एनेस्थेटिक श्वास सर्किट 'मैनुअल कंट्रोल' स्थिति में रहता है, तो एनेस्थेसिया वेंटिलेटर ज्वार मात्रा, वेंटिलेशन आवृत्ति और वायुमार्ग दबाव आदि की निगरानी और दिखा सकता है।यद्यपि यह सांस के नियंत्रण में भाग नहीं लेता है।.
